適用于對混凝土梁試塊、塑料、玻璃、陶瓷等非金屬材料試樣或制品進行沖擊試驗，是用以評價材料抗沖擊性能的一種測試儀器。同時，也可以對同種材料、同種規格的試樣進行沖擊對比試驗，以鑒定材料質量的優劣。對通過法和梯度法兩種試驗方法均適用。

功能結構原理

采用計算機控制技術，可預置沖擊高度，自動防止二次沖擊，自動提錘到預定高度，并隨時顯示高度。該機可靠性好、精度高，符合專業標準ZBN72026—90落錘式?jīng)_擊試驗機技術條件標準的要求。

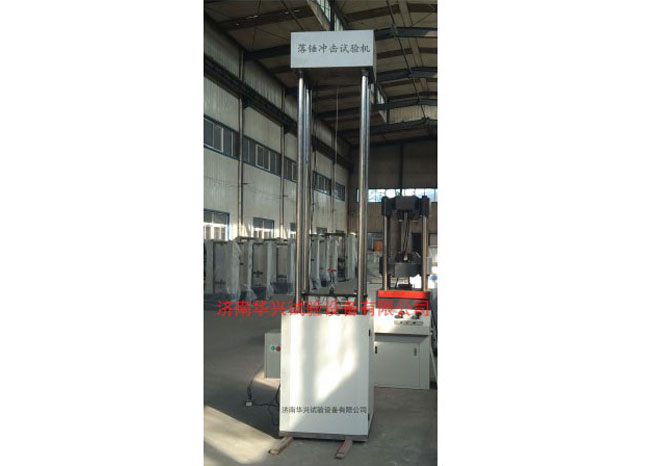

（1） 試驗機主要由工作臺、防止二次沖擊機構、支承管、導向柱、錘體、砝碼、自動落錘機構、電控箱、計算機控制系統等組成。

（2） 試驗機工作原理：試驗機通過電機運轉，提升錘體，錘體自動升到所需高度時，按動落錘開關，電磁鐵動作，開合夾具打開，使錘體沿導向柱自由落下，沖擊在試樣上，達到測試目的。沖擊能量可根據錘體質量及沖擊高度計算得出結果。當錘體沖擊試樣后，試樣沒破碎使錘體產生反彈時，光電信號控制抱錘體機構迅速將反彈錘體夾（接）住，達到防止二次沖擊的目的。

技術參數及規格：

1、使用溫度：10—35℃

2、附近無大的振源，無強的電磁場。

3、環境中無腐蝕性介質，并注意做到電控箱通風良好。

4、電源：交流220V±10%  2A

5、大錘體質量：7kg ；小錘頭質量6Kg

6、砝碼（Kg）:5、3、2、1、0.25各兩件；2.5、0.125各4件

7、試樣大直徑：400mm

8、錘頭半徑： D25mm   D100mm

9、大沖擊高度：2000mm

10、  高度定位誤差：±2mm

11、  外形尺寸：670mm×750mm×3400mm

12、整機重量：約550kg
